Memorial Descritivo

    O nosso primeiro passo foi pesquisar e decidir qual o melhor modelo para a construção da ponte de macarrão. Após algumas pesquisas foi decidido que faríamos o modelo warren com banzo superior curvo.

    Foi percebido que a resistência à tração de um fio de espaguete é maior que a resistência do mesmo à compressão, então o modelo de ponte escolhido nos daria barras de compressão pequenas oque dificultaria a flambagem e um bom numero de trações que elevaria a quantidade de peso suportado com a finalidade de conseguir suportar o peso desejádo.

Imagem 2. Vista lateral do modelo escolhido.(Fonte: própria).

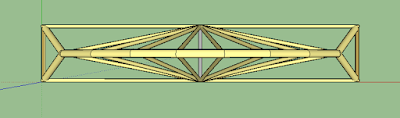

Imagem 2.1. Vista superior do modelo escolhido.(Fonte: própria).

Imagem 2.2. Vista isométrica do modelo escolhido.(Fonte: própria).

    Já com o modelo escolhido, iniciamos a parte de cálculos de força e dimensionamento da ponte, onde colocamos em pratica o aprendizado da sala de aula. O primeiro passo foi decidirmos quantos quilos desejávamos que a ponte suportasse, de incio surgiu o sonho de calcularmos para 200 quilos, isso nos encheu de esperança, mas com o decorrer do tempo percebemos que desta forma a ponte ultrapassaria sua massa limite de um quilo, sendo assim, fizemos o calculo para 100 quilos.

    Iniciamos esse processo utilizando o software Ftool, que nos deu os valores das forças em duas dimensões, isso nos deu um parâmetro para que tivéssemos certeza de que os cálculos a mão estavam no caminho certo.

Figura 3. imagem retirada do software Ftool; contendo valores das forças de cada barra.(Fonte: própria).

    Próximo passo foi calcular detalhadamente em folha, onde desenvolvemos a função da parábola, calculamos momento em um ponto escolhido, lei dos cossenos para encontrarmos os ângulos, lei dos nós para encontrarmos todas as forças e por fim rebatemos os valores das forças nos lugares necessários pelos seus respectivos ângulos.

Memorial de cálculo.

Imagem 4. Desenvolvimento da equação da parábola que dá forma a Ponte.(Fonte: própria).
